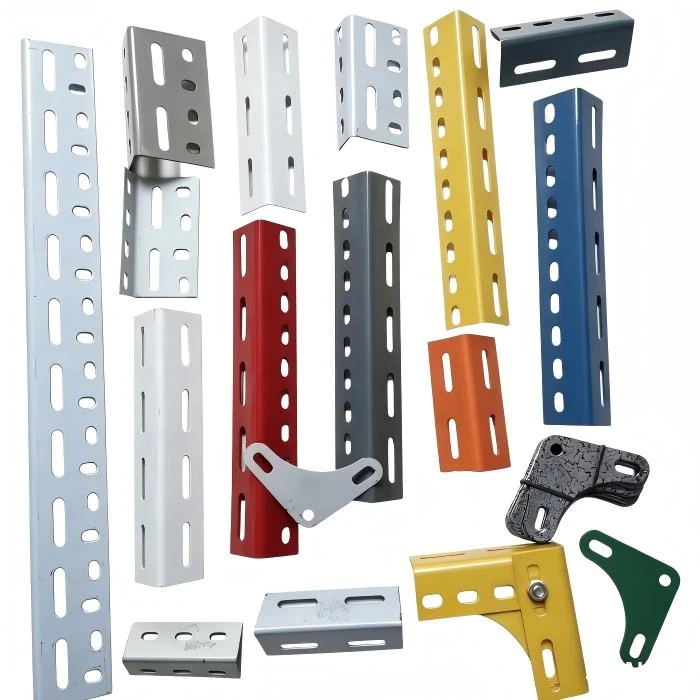

Mitmekülgne piludega nurkklamber, mis on valmistatud meie JH21-125 (125T) avatud fikseeritud lauapressil, kasutades progressiivset stantsimistehnoloogiat.



Need klambrid on reguleeritavate raamisüsteemide tööhobune, mida kasutatakse laoriiulitel, päikesepaneelide paigaldamisel, HVAC-tugedes ja moodulkonstruktsioonides.



Toodame igal aastal üle 5 miljoni sulgu klientidele ehitus-, taastuvenergia- ja materjalikäitlustööstuses.



Tehniline väärtus seisneb pilu-pilu asukoha täpsuses ja ühtlastes paindenurkades – just see tagab, et teie raamimissüsteem koguneb ruudukujuliselt ja püsib koormuse all ruudukujulisena.



Tootmisprotsess ja seadmed



Üks stants, üks tabamus: liitdieedi eelis

Piludega nurkklambrid toodetakse meie pealJH21-125 (125T) avatud fikseeritud lauapresskasutades aliitvorm-tööriistade lähenemisviis, mis teostab kõik augustamise, pilude lõikamise ja tühjendamise toimingud aühe vajutusega löök. Erinevalt progressiivsetest stantsidest, mis indekseerivad riba läbi mitme jaama, lõikab liitstants kogu detaili profiili ühe löögiga.



Miks on sulgude jaoks mõeldud liitstants?

Täpsus pesast servani:Kuna kõiki funktsioone lõigatakse üheaegselt, on pilude ja välisservade vaheline asendisuhelukustatud stantsi geomeetriaga, mitte riba etteande täpsuse järgi. See tähendab, et pilu asukoht paindejoone suhtes on ühtlane ±0,1 mm kriitilises piirides, kui joondate mitut sulgu raamisiinil.

Tasasus:Liitvormid toodavad lamedamaid osi kui progressiivsed stantsid, kuna materjal on lõikamise ajal täielikult piiratud. Puudub väändumise ebaühtlase läbitungimise tõttu.



Põllu ebaõnnestumise lugu: rändava pesa juhtum
Päikesepatarei paigaldamise klient tuli meie juurde pärast seda, kui tal tekkisid kohapeal montaažiprobleemid. Nende eelmise tarnija sulgudes olid pilupositsioonid, mis varieerusid partiide kaupa kuni 1,5 mm võrra. 10-meetrisel siinil, millel on 20 klambrit, tähendas see kumulatiivne viga, et viimane paneel ei ühtinud kinnitusavadega. Paigaldajad puurisid kohapeal uusi auke, mis vähendasid tööviljakust.

Algpõhjus? Eelmine tarnija kasutas alaserlõikamise protsess. Laseriga lõigatud pilud on paigutatud masina pukkide täpsusega, kuid need sõltuvad termilisest triivist ja lõhe muutumisest. Meieliitvormi läheneminekõrvaldab selle variatsiooni. Iga sama matriitsi kronstein on geomeetriliselt identne.



Painde konsistents:
Pärast tühjendamist liiguvad sulud meie juurdeCNC presspidur (200 tonni)moodustamiseks. Paindenurka kontrollitakse a-gadigitaalne nurgamõõturkäivitamisel ja iga 500 tüki järel. Suuremahuliste programmide jaoks kasutame spetsiaalsetpainutada kinnitusedmis tagavad 90-kraadise nurga hoidmise ilma operaatori muutmiseta.



Kvaliteedikontroll ja sertifitseerimine



Mõõtmete kinnitamine:

Pilu asukoht ja laius:Kinnitatud meieDongguan Jingchi Vision mõõtesüsteem (0,001 mm eraldusvõime). Pilu laius on kriitiline – liiga kitsas ja poldid ei lähe läbi; liiga lai ja ühendus lohakas.

Painde nurk:Kontrollitud adigitaalne nurgamõõtur (0,1 kraadi eraldusvõime)ja kontrollis meieCMMkriitiliste mõõtmete jaoks.

Pinna viimistluse valideerimine:
Kuumtsingitud sulgude puhul kontrollime tsingi paksust meie abilSaksa katte paksuse mõõtur (eraldusvõime 1 μm)ja esinedasoolapihustustest (ASTM B117)iga partii näidiskupongidel. Standardne nõue on punase rooste tekkeni 200 tundi või suurem.



Koormustestimine (valikuline):
Struktuursete rakenduste puhul saame teostadaväljatõmbe- ja nihkekatsedkokkupandud kronsteini-rööpa ühendustel, kasutades meieUniversaalne testimismasin (0–100 KN). Kliendi kvalifitseerimiseks esitatakse testiaruanded.

ISO9001
ISO14001
ISO45001



Tehnilised märkused ja KKK



K1: Millise pesa suuruse ja sammu peaksin täpsustama?

Tööstusstandardid on järgmised:

9 mm x 20 mm pilud 25 mm sammul:Kerged riiulid, elektroonikariiulid.

11 mm x 25 mm pilud 32 mm sammul:Keskmise koormusega raamimine, päikeseenergia paigaldus.

14 mm x 30 mm pilud 50 mm sammul:Raskeveokite kaubaaluste riiulid, struktuurne raamistus.

Kui te pole kindel, saatke meile kasutatav poldi suurus. Soovitame pesa optimaalseid mõõtmeid.

Q2: kas ma peaksin valima kuumtsingitud või eeltsingitud materjali?

Lõpeta

Parim jaoks

Märkmed

Kuumtsingitud

Õues, rannikul, kõrge õhuniiskusega

Tsingi paksus 55 μm või suurem. Lõigatud servad on kastmise ajal kaitstud tsingivooluga.

Eeltsingitud leht

Siseruumides, kulutundlik

Tsingi paksus 5-12μm. Lõigatud servad on terasest ja niiskuse käes roostetavad.

Roostevaba teras (304)

Mere, toiduainete töötlemine, keemia

Maksimaalne korrosioonikindlus. Kõrgem materjalikulu.

K3: Minu praeguse tarnija sulgud roostetavad lõikeservades. Miks?

See on eeltsingitud materjali klassikaline rikkerežiim. Teraspool on enne stantsimist tsingitud, seega on mitteväärismetall kaitstud. Kuid kui detail on stantsitud, on lõikeservad terasest paljad ja need roostetavad.
Meie lahendus väliskinnituste jaoks: tembeldame kuumvaltsitud marineeritud ja õlitatud (HRPO) terasest, seejärel saadame valmisosad kuumtsinkimiseks. Kastmisprotsess katab kõik pinnad, sealhulgas lõigatud servad. See maksab veidi rohkem, kuid kõrvaldab servade roosteprobleemi täielikult.

Q4: Kas saate pakkuda poltide ja mutritega eelnevalt kokkupandud sulgusid?

Jah. Klientidele, kes soovivad võtmed kätte lahendust, pakume komplekteerimisteenust. Klambrid on pakendatud koos määratud koguse poltide, mutrite ja seibidega ühte kotti või karpi. See lihtsustab teie laoseisu ja vähendab montaažitööd. Täpsustage pakkumise ajal komplekteerimisnõuded.



modular-1
Hankige kohandatud hinnapakkumine

Laadige üles oma kronsteini joonis koos pilu mõõtmete ja materjalinõuetega. Meie insenerimeeskond esitab teostatavusanalüüsi ja eelarvepakkumise 24 tunni jooksul.



Seda toodet toetavad kvaliteedisüsteemid



ISO 9001 sertifikaat



workshop

Selle osa jaoks kasutatud kontrolliseadmed:

Vision Measuring System (0,001 mm) – pilu asukoha ja laiuse kontrollimine

CMM (0,005 mm täpsus) – üldmõõtmete paigutus

Katte paksuse mõõtur (1μm) – galvaniseerimise paksus

Soolapihustuskamber – korrosioonikindluse valideerimine

Zento Trilium Metal Tech Co., Ltd.|Tianjin, Hiina|info@zntmetal.com





Tehnilised andmed



Spetsifikatsioon

Üksikasjad

Materjali valikud

Q235B / SS400 süsinikteras (standardne, kuumtsingitud pärast stantsimist)
304 roostevaba teras (välis/söövitav keskkond)
Eeltsingitud teras (siserakendused)

Materjali paksus

1,5–6,0 mm (tolerants: ±0,05 mm)

Pesa mõõtmed

Laius: 9mm / 11mm / 14mm (tööstusstandard)
Pikkus: 20–50 mm (kohandatav)

Slot Pitch

25 mm, 32 mm, 50 mm (standardsed kadreerimissammud)

Painde nurk

90 kraadi ± 0,5 kraadi (kinnitatud digitaalse nurgamõõturiga)

Koormuse reiting

Erineb olenevalt geomeetriast ja materjalist; insenerianalüüs on saadaval nõudmisel

Pinna viimistlus

Kuumtsingitud (suurem kui 55 μm või võrdne, soolapihustus 200 tundi või rohkem)
Tsingiga kaetud (5-8 μm, siseruumides kasutamiseks)
Pulbervärvitud (kohandatud värvid)

Pakendamine

Lahtiselt teraskastides või vineeriseparaatoritega alustele asetatud

Sertifitseerimine

Vastab ISO 9001 standardile
