Zento Trilium Metal Tech Co., Ltd. on üks juhtivaid tööstuslike juhtkappide tootjaid ja tarnijaid Hiinas. Tere tulemast ostma meie tehasest Hiinas valmistatud lahtiselt vastupidavaid tööstuslikke juhtkappe. Kui teil on kohandatud teenuse kohta küsimusi, saatke meile e-kiri.

Toote kokkuvõte

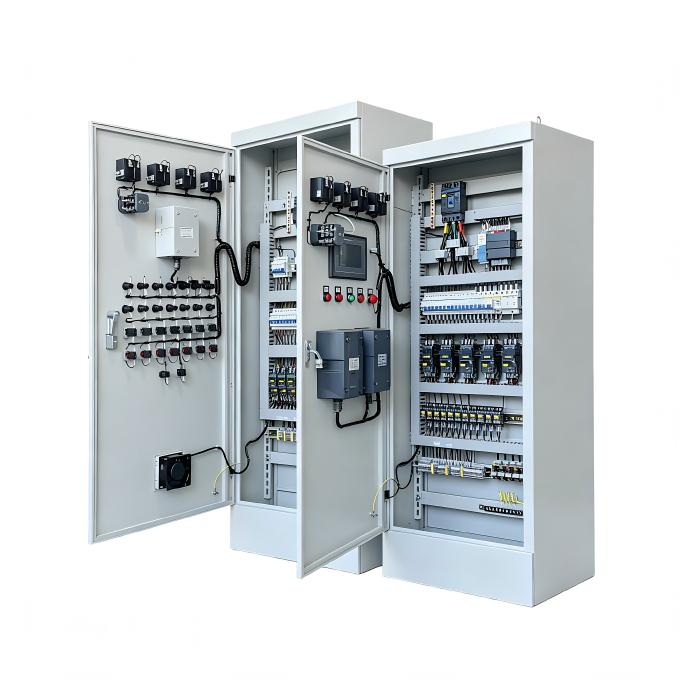

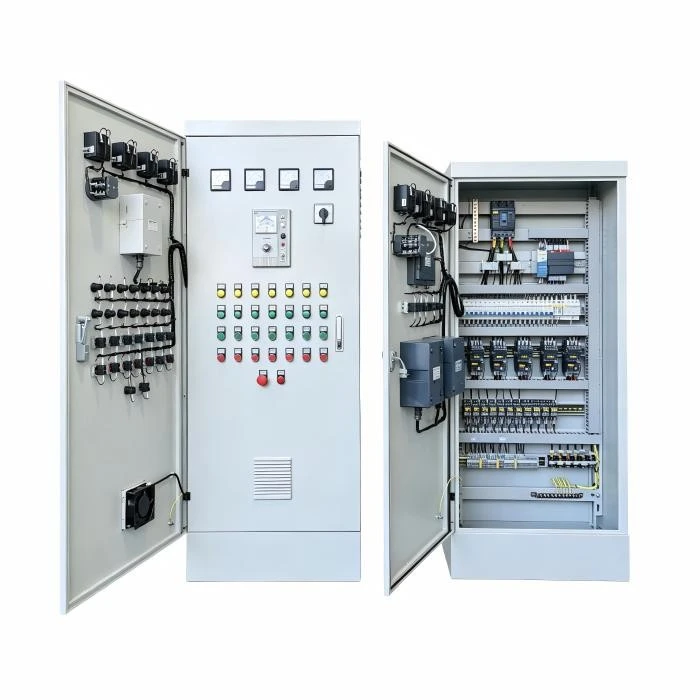

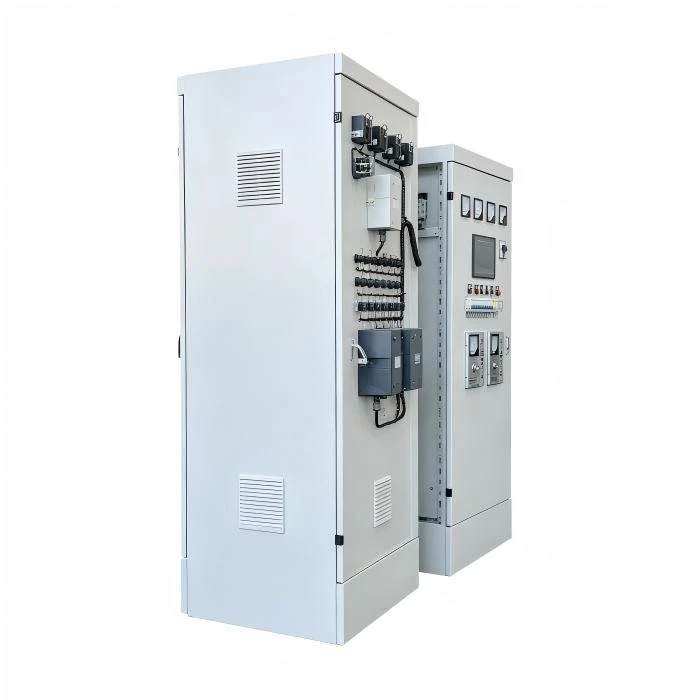

Raske -tööstuslik juhtkapp, mis on valmistatud meie 30 000 W laserlõike- ja CNC-pressimispiduriliinidel Dehongi tehases.

Nendes kappides on PLC-d, muutuva sagedusega ajamid (VFD), mootorikäivitajad ja tööstuslikud juhtimissüsteemid tehase põrandatel, veepuhastusjaamades ja töötlemisrajatistes.

Toodame kappe süsteemiintegraatoritele, masinaehitajatele ja{0}}lõppkasutajatele.

Inseneritöö keskendub suure võimsusega{0}}elektroonika soojusjuhtimisele, raskete komponentide konstruktsiooni jäikusele ning hoolduse ja tõrkeotsingu kättesaadavusele.

Tootmisprotsess ja seadmed

Tehase põrandale vastupidava kapi ehitamine

Tööstuslikud juhtkilbid seisavad silmitsi erineva väljakutsega kui välistingimustes kasutatavad telekommunikatsioonikilbid. Vaenlane ei ole vihm,{1}}see onkuumus, vibratsioon ja agressiivsed vedelikud.

1. samm: raske{1}}raamide valmistamine
Raam on selgroog. Lõikasime raami osad2,0 mm – 2,5 mm CRSmeie peal30 000 W laserlõikussüsteem. Laseri täpsus tagab, et lukustuvad ühendused sobivad tihedalt enne keevitamist-, mis on ruudukujulise jäiga raami jaoks ülioluline.

2. samm: raami keevitamine
Raam onkinnitus-keevitatudkasutades meieTM1800 keevitusrobotid. Meie kasutameCO2-keevitus (Panasonic YD-500GR)sügavale läbitungimiseks. Peale keevitamist on raamstress-maandunudmoonutuste vältimiseks. Uksehingede kriitilised kinnituspinnad ontöödeldud lamedaksmeie pealpukkveskiukse joondamise tagamiseks.

3. samm: paigaldusplaadi valmistamine
Paigaldusplaat on kapi süda,{0}}sellele mahuvad kõik komponendid. Lõikasime selle ära2,5 mm – 3,0 mm CRSlaseril siisnaast{0}}keevitusmaanduspoldid ja komponentide kinnituspoldid. Plaat onpulbervärvitud-eralditäielikuks katmiseks, seejärel paigaldatakse kappi vaheseintele.

4. samm: soojuskujundus
Kuumus on tööstuselektroonika #1 tapja. Arvutame väljatäielik soojuse hajumineoma komponentidest ja projekteerige jahutus vastavalt:

Soojuskoormus	Jahutuslahus
< 500W	Passiivne ventilatsioon (reisid)
500W – 1500W	Filtreeritud ventilaatorid termostaadiga
> 1500W	Õhk-õhk-soojusvaheti või korpuse vahelduvvoolu

Süsteemiintegraatori frustratsioon: kõverdunud paigaldusplaadi juhtum
Integraator teatas, et komponente oli keeruline paigaldada, kuna kinnitusplaat oli kinnituspoltide keevitamise ajal väändunud. Naastud kinnitati käsitsi keevitamise teel, põhjustades lokaalset kuumenemist ja moonutusi.

Meie lahendus:Meie kasutamekondensaatori tühjenemise (CD) naastude keevitaminekõigi kinnituspoltide jaoks. CD-keevitus annab täpselt juhitud energiaimpulsi, mis keevitab naastu sissemillisekundid, koosminimaalne soojussisend ja null moonutus. Paigaldusplaat jääb lamedaks-komponente on lihtne paigaldada.

Juurdepääsetavuse disain: miks on uste vahekaugus oluline?
Kitsas vahekäigus asuv juhtkapp peab täielikult avanema. Meie standardsed uksehinged pakuvad120 kraadi avanemine; valikulised hinged pakuvad180 kraadi avamine. Pakume katõstke-hinged mahamis võimaldavad ukse eemaldamist paigaldamise ajal-väike funktsioon, mis muudab 100 kg kaaluva kapiga maadleva tehniku jaoks oluliseks.

Kvaliteedikontroll ja sertifitseerimine

Raami ruudukujulisus ja ukse joondus:

Raami diagonaal:Kontrollitud mõõdulindi või CMM-iga. Tolerants on ±2 mm 2000 mm diagonaalis.

Uksevahed:Kontrollitud kaelomeetritega. Standardne vahe on ümberringi 2 mm ± 0,5 mm.

Paigaldusplaadi tasasus:

KinnitatudXi'an Edward CMMpärast naastude keevitamist. Tasasuse tolerants on 0,5 mm 300 mm kohta.

Pulbervärvi kvaliteet:

Paksus:60-80μm, kontrollitudSaksa katte paksuse mõõtur.

Keemiline vastupidavus:Testitud vastupidavuse suhtes levinud tööstuslikele vedelikele (lõikeõli, hüdrovedelik).

Maanduse järjepidevus:

Kõik metallosad on ühendatud. Kinnitusplaadi ja raami maanduspoldi vastupidavus on kontrollitud<0.1Ω with millioomi meeter.

Tehnilised märkused ja KKK

K1: Mis vahe on "vaba-alusel" ja "põrandakinnitusega{2}}kapil"?

Tüüp	Kirjeldus	Parim jaoks
Põrand-kinnitus	Poldid otse põranda külge. Sisaldab alust/kanalit põranda kinnitamiseks.	Püsipaigaldised, seismilised tsoonid
Vaba-statiiv	Istub põrandal ilma ankurdamata. Raskem alus stabiilsuse tagamiseks.	Teisaldatav tehnika, üüripinnad

Q2: Minu kapp asub õliudu lõikava CNC-masina lähedal. Millist kaitset ma vajan?

Teil on vaja minimaalselt IP55 ja õli{1}}kindlaid tihendeid. Standardsed EPDM-tihendid lagunevad lõikeõlidega kokkupuutel. Täpsustame nitriil (NBR) tihendid ja tagame, et kõik õmblused on pidevalt keevitatud ja tihendatud.

3. küsimus: kas saate varustada kappi eelnevalt-lõigatud augud surunuppude ja HMI paneelide jaoks?

Jah. Esitage oma komponendi väljalõike mõõtmed. Saame:
Laser-lõigatud ristkülikukujulised väljalõiked kasutajaliidese jaoks
Torkake ümmargused augud nuppude ja märgutulede jaoks (standard 22,5 mm)
Kraani kinnitusavad komponentide paigaldamiseks
Samuti saame uksele siidi{0}}silte ("START", "STOP", "EMERGENCY STOP").

K4: Vajan kappi, mis vastab USA turule UL 508A. Kas sa saad seda teha?

Valmistame korpuse vastavalt UL 508A nõuetele (materjali paksus, maandus jne). Lõpliku paneelitöökoja sertifitseerimise viib läbi meie UL 508A sertifitseeritud partner või seda saab hallata teie paneelipood. Pakume kogu vajalikku dokumentatsiooni (materjalide sertifikaadid, keevisõmbluse spetsifikatsioonid), mis toetavad sertifitseerimist.

Hankige kohandatud hinnapakkumine

Esitage oma seadmete loend mõõtmete ja soojuse hajumisega. Meie insenerimeeskond esitab soojusanalüüsi ja eelarvepakkumise 24 tunni jooksul.

Laadige üles oma joonis ja hankige hinnapakkumine

Seda toodet toetavad kvaliteedisüsteemid

ISO 9001 sertifikaatKlõpsake vaatamiseks

Selle osa jaoks kasutatud kontrolliseadmed:

Xi'an Edward CMM (0,005 mm täpsus) - Raami nelinurksus, ukse joondus

Kattekihi paksuse mõõtur (1 μm) - Pulbervärvi kontrollimine

Milliohm Meter - Maanduse järjepidevus

Zento Trilium Metal Tech Co., Ltd.|Tianjin, Hiina|info@zento-trilium.com

Tehnilised andmed

Spetsifikatsioon	Üksikasjad
Materjal	Pulbervärviga-külmvaltsitud teras (CRS) (standardne) 304 roostevaba teras (toidu/jookide töötlemine)
Materjali paksus	Raam: 2,0–2,5 mm Uks: 1,5-2,0 mm Külgpaneelid: 1,2–1,5 mm Kinnitusplaat: 2,5–3,0 mm
Korpuse mõõtmed	Kohandatud; tüüpilised kõrgused 1800–2200 mm, laiused 600–1200 mm
Kaitse reiting	IP54 (standard), IP55 või IP65 (valikuline täiustatud tihendusega)
Pinna viimistlus	Pulbervärv (standard RAL 7035 helehall; saadaval on kohandatud värvid)
Ukse konfiguratsioon	Ühe- või kahekordne uks; 3-punktiline pöördekäepidemega lukustus
Sisemised omadused	Täissuuruses eemaldatav paigaldusplaat, reguleeritava sügavusega siinid, kaablikanalid, maandussüsteem
Soojusjuhtimine	Filtreeritud ventilaatorid, õhk{0}}õhk-soojusvahetid või korpuse kliimaseadmed
Pakendamine	Poltidega kinnitatud kohandatud terasalusele, vahtplastist nurgakaitse, veniv{0}}pakendatud
Sertifitseerimine	ISO 9001 nõuetele vastav; Saadaval on UL 508A paneelipoe partner
